东风多利卡HYS5071TYHE6型绿化综合养护车

技术参数国六   （带回收装置）





绿化综合养护车概述

本产品是结合目前现有道路的特点，及人工修剪的不足而改进、设计的一款实用新型绿化综合养护车。采用的是修剪、收集一体化的作业设计，非常方便的对绿篱进行修剪，同时对修剪的树枝进行破碎收集，这样大大减少了重复劳动，保证安全性的同时提高作业效率，是绿化施工人员必备神器。该车仅需一人在驾驶内操作，修剪刀直接把细枝树叶剪碎，剪碎后的细枝细叶通过风机吸入管道直接送到后方的暂存仓中。



一、技术背景

目前市场上绿篱修剪基本上采用人工作业 ，且修剪后的树枝树叶，直接掉落在路面上。还需再度清理打扫，打扫亦是一个很漫长的过程，掉落的树枝树叶会影响来往车辆的行驶，不仅存在安全隐患，还影响市容。



二、产品特点

1、一车多用,高度集成

   该车集修剪、收集一体化，除此之外，还可选装前置养护设备（如绿化炮或护栏清洗装置，绿化水炮可对绿化带浇灌养护，护栏清洗可清洗高速公路护栏或城市中央隔离护栏），后置防撞设备（防撞缓冲垫），实现一车多用，大大提高了车辆利用率，更能体现这款绿化综合养护车的附加值。

2、增加有机肥料，合理的循环利用；

大功率风机吸收剪碎后的细枝树叶至回收箱内，存放的细枝树叶等可直接埋进土里，或是进行微生物降解、生化处理，最后生成土壤栽培、改良基质的有机肥，树木施肥，还可以作为农田里的肥料。该车不仅使细枝树叶得到了清理，还使得原本无用的树枝树叶等得到了合理的循环利用。

3、总体结构

绿化综合养护车主要由汽车底盘、动力系统、工作臂系统、修剪系统、液压系统、电气系统、风机系统、回收系统等组成。

4、整车由液压驱动

液压驱动具有体积小、运动惯性小、反应速度快、相对运动面可自行润滑，使用寿命长的特点。

5、仿生机械臂

工作臂动作可在驾驶室内操作面板上操作，快速实现位置、角度的转换，工作效率高，动作灵活，操作简便，经久耐用。

6、设计贴心

可自动调节修剪水平角度，保证修剪面水平。该车设计了工作臂一键回收功能，操作简便。

7、吸力强劲

大马力副发动机搭配强劲风机，吸力更强劲有力。吸入管道采用聚氨酯钢丝波纹吸尘管，耐磨，耐用，耐高温，耐严寒。

8、通过性



底盘参 数	底盘型号			EQ1075SJ3CDF二类 东风汽车股份有限公司
	发动机型号			Q23D-143E60全柴
	排量（ml）			2300
	发动机功率（kw)/马力（ps)			103（140马力）
	轮胎			7.00R16
	燃油种类			柴油
质量参 数	整车整备质量（kg)			5380
	最大总质量(kg)			7360
	额定质量(kg)			1850
结构尺 寸	外形尺寸（长*宽*高）mm			5950*2050*3150
	轴距（mm）			3308
	轴荷（mm）			2640/4720
	轮距（mm）		前轮	1525
			后轮	1498
	接近角(°)			27.7
	离去角(°)			12
副发动 机	副发动机	型号		五十铃JE493ZGA
		额定功率		64kw
液压 系统	型式			开式、电液控制
	主要元件			齿轮泵、液压缸、电磁阀
	系统最高压力			16MPa
电气 系统	型式			单向直流24V(底盘)及单向直流12V(副发),负极搭铁
	蓄电池			6-QW-100MF（底盘）、75D31R（副发）
作业性 能	小转弯半径（m）			13.5
	修剪宽度（mm)			1300
	修剪高度（mm）			100-4500
	修剪直径（mm)			20
	修剪速度（km/h）			1.2-15
	水平修剪延伸距离（mm）			2350-3100
	卸料角度(°)			≥45
	垃圾箱			5立方
	液压油箱			80L
	风机		功率(Kw)	35
			转速（Rpm)	3200



六、注意事项

1、车辆作业前需检查车辆主、副发动机是否漏油,液压系统是否漏油,液压箱里的液压油是否高位警戒位,必要时添加液压油。

2、作业时需观察周围是否有人员逗留,避免作业时造成人员伤害。

3、本产品最大修剪直径为20mm,请确认修剪的树枝是否在修剪能力范围内,避免树枝过大造成设备损伤.

4、卸料作业时，垃圾箱周围严禁站人,需要翻起垃圾箱进行保养或检修时，应用支撑杆可靠地支撑。严禁无保护支撑在垃圾箱下工作。

5、定期更换液压油箱里的液压油,避免液压油里出现过多杂质造成油路堵塞。

6、定期清洗高压过滤器,更换滤芯，避免杂质过多堵塞油路。

7、吸尘管中树枝过多时应先清理杂质,避免堵塞通道造成设备损伤。

8、清洗车辆时,避免用水枪直接冲洗电器及电机。

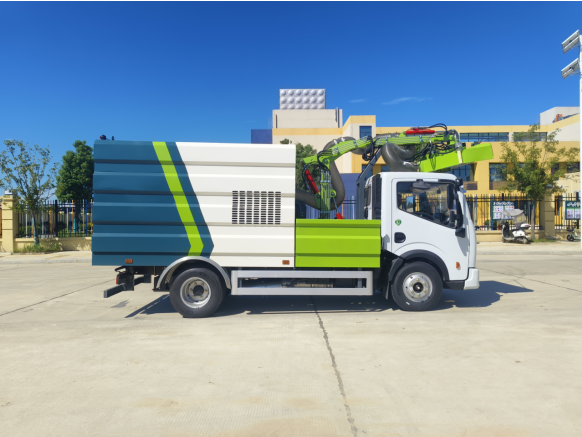

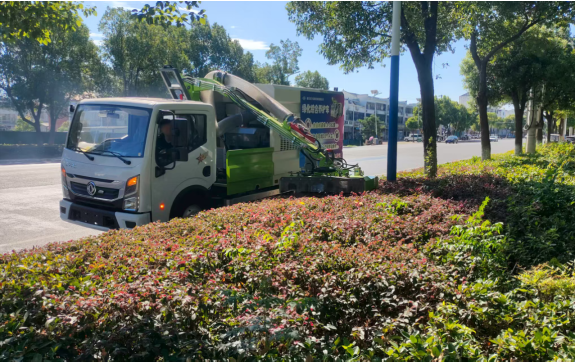

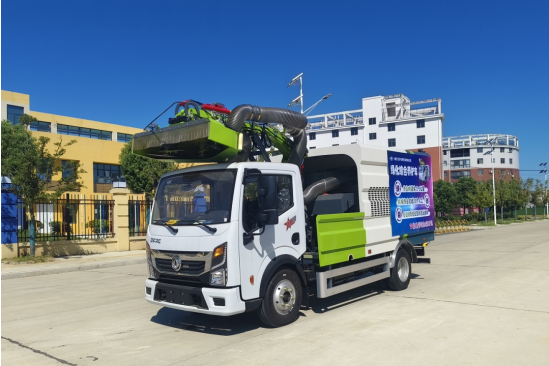

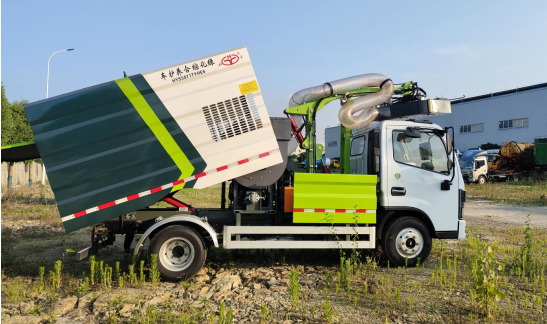

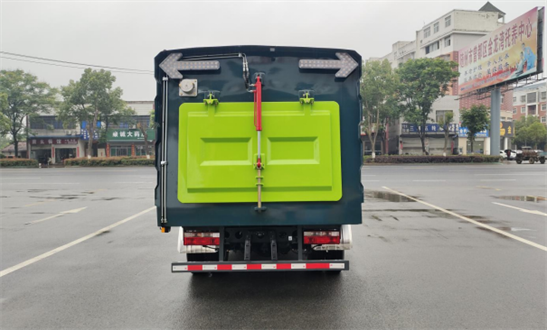

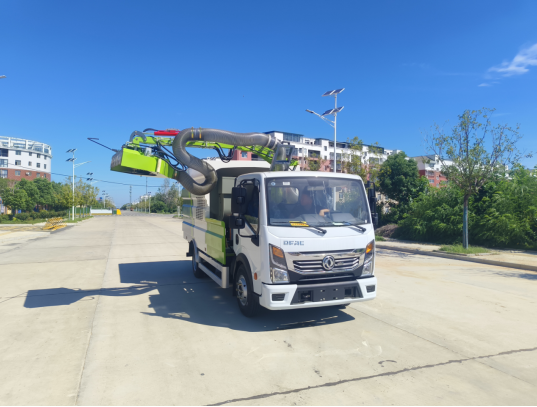

整车图片



售后服务：

我们遵循的质量方针是：“产品优质是我们永恒的目标，用户满意是我们不懈的追求，优质服务是我们最好的承诺。”为此，我们做出如下承诺：

一、免费维修方案以及期限

1、免费质保期：一年

2、跟踪服务时间：终身；

3、在车辆交客户使用之日起，在正常使用范围内，12个月内免费修理，超过12个月，只收取零件工时费；

4、24小时服务：我们以客户永远是对的为服务宗旨，以关心客户，关心每一台车为服务宗旨，向社会公开承诺，在接到客户求援信息后，沿海省市服务到位最长时间不超过24小时（北京、上海、广东、浙江、福建、海南），内陆省市不超过12小时，个别区域不超过48小时的响应时间。

5、每年防汛期间按排工程技术人员定期或不定期走访各地抗汛用户。

6、当因为特殊原因客户车辆不能到服务站进行维修时，我公司服务站可提供车辆、人员、配件上门服务，最大程度的解决客户的困难，减少客户用车的顾虑。二、免费期后配件供应价格方式

1、方式：根据用户要求，由用户在所在地底盘技术服务站统一供货或由我厂售后服务部直接供给配件。

2、配件只收工本费,不加其他费用。
