重庆五十铃沐浴车（12人位）
重庆五十铃沐浴车（12人位）
一、整车主要技术参数
采用重庆五十铃底盘进行改装，厢体内部设计安装储水装置、水加热装置、保温方舱、淋浴装置、水电油供给系统，形成机动性强、适用范围广、便于机动的淋浴装备、为部队在野外执行任务时提供洗浴保障。该车满足铁路、公路、水路运输要求。 1）有独立的更衣间、洗浴间； 2）整车自备发电机组，也可使用外接电源保证设备的正常工作； 3）车内配制不锈钢水箱，可吸取符合战时饮用水标准的地表水，经水质净化后，保证洗浴需要，也可直接使用市政用水； 4）利用全自动控制燃油锅炉提供洗浴热水； 5）在寒冷地域，暖风机对洗浴环境供暖。
| ||
技术参数及要求 | ||
名称 | ||
外廓尺寸 | 11750*2500*3950mm | |
总质量 | 25000KG | |
整备质量 | 11330KG | |
发动机额定功率 | 221KW | |
高车速 | 105km/h | |
轴距:mm | 5700+1300mm | |
排放标准 | 国Ⅴ | |
乘员人数 | 3 | |
底盘型号 | QL1250WTFZY型二类底盘（国五） | |
底盘驱动形式 | 4*4 | |
轮胎数 | 10 | |
转向形式 | 方向盘 | |
前悬/后悬 | 1335/3415mm | |
防抱死系统 | 有 | |
轴荷 | 7000/18000(二轴组) | |
二、底盘主要参数
结构 | 采用全封闭驾驶室，全钢框架焊接，液压缸倾翻、带安全锁止装置。 | |
司乘人员数 | 3 | |
驾驶员位置 | 左置 | |
底盘配置 | 全钢结构液压手动操作，翻转驾驶室，为高强度安全驾驶室，悬挂优良，可适应恶劣地形环境。驾驶室内部自带冷暖空调、收音机。车门开启角度85℃；车门把手方便戴手套开启关闭。 |
|
设备 | 除原车设备外，加装有100W警报器、警灯控制开关及指示灯、频闪灯开关、7寸液晶倒车显示器和倒车雷达。警报系统嵌入驾驶工作平台，警灯、警报一体控制，驾驶室预留GPS卫星定位系统、计算机、车载集群电台的电源接口和安装位置。 |
|
仪表 | 车辆车速表、燃油表，转速表等。 | |
三、上装总体布置
总体 布置 | 箱厢体采用聚氨酯发泡技术制作的保温厢体，外蒙皮为1.5mm厚防锈铝板、内蒙皮为2.5mm厚玻璃钢板。 |
车厢内部内共有3个区域，分别为后更衣区、中淋浴区、前锅炉区，更衣区设有后门和侧门，更衣间门口处设有门梯灯；厢体后端设有登顶梯，。 | |
设备间在厢体前端：车厢内部前端为燃油热水锅炉、2.8KVA柴油发电机、水泵、精密过滤器、暖风机、灭火器、通风窗、照明灯；淋浴间设置12个淋浴喷头、U形不锈钢水箱（淋浴间前端、右端、后端设置水箱）、皂盒、通风窗、照明灯；更衣间为右侧扩展舱，内设有更衣柜、衣帽钩、照明灯、前端下部设有通风进气门、后端上部设有换气扇。
| |
工艺 要求 | 箱体复合板使用外铝蒙皮内玻璃钢蒙皮，中间为金属骨架结构，既保证了箱体的强度，又减轻了箱体重量。复合板中间填充保温隔热材料，既提高箱体整体强度也提高了保温隔热效果、防水、防潮。 |
平面布局图

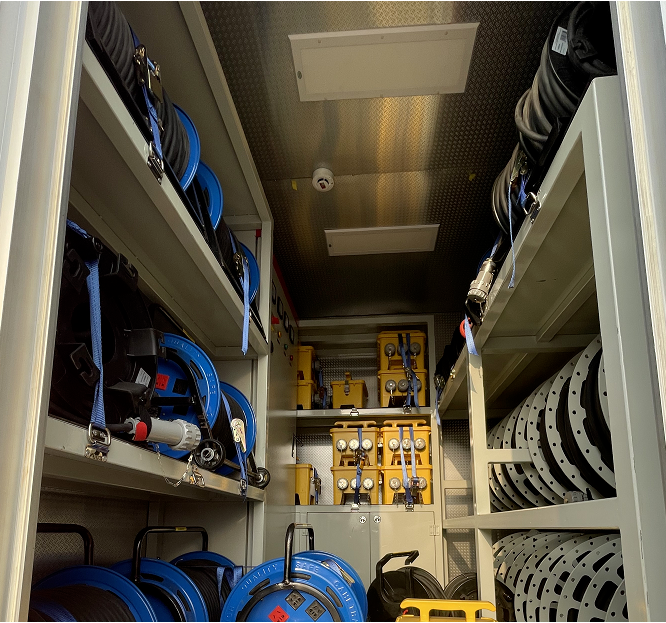

内部图片

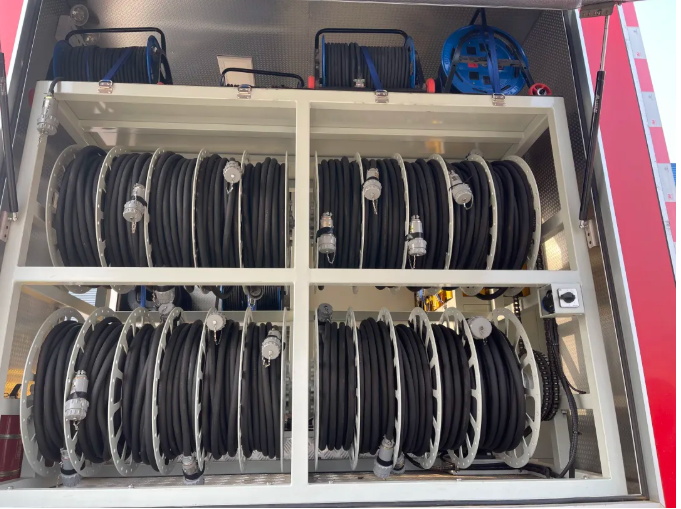

设备间图片
