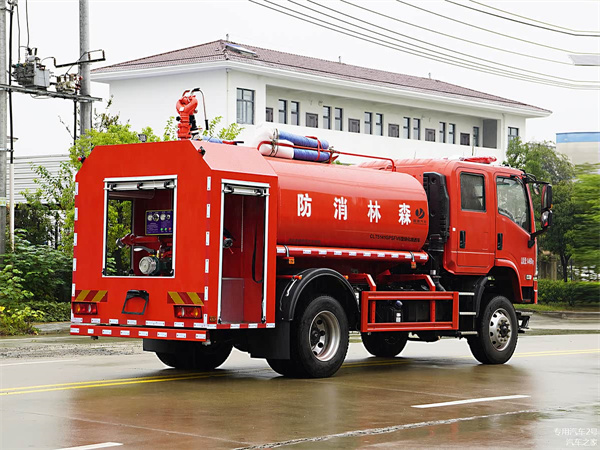

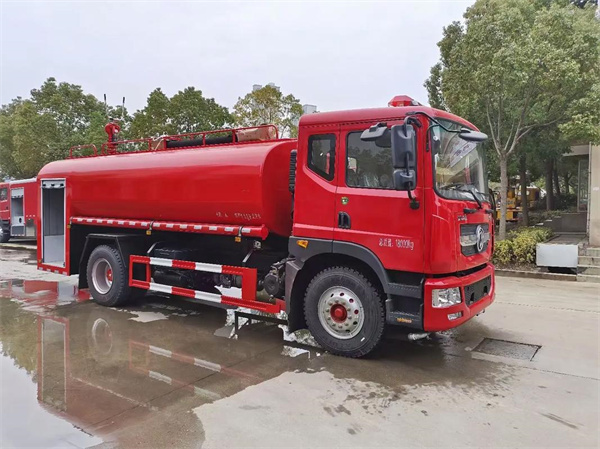

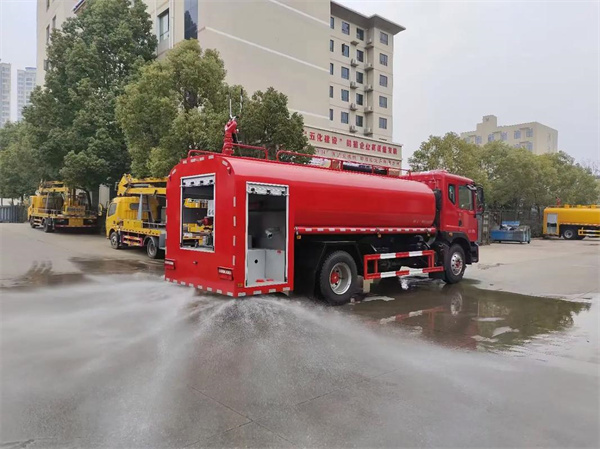

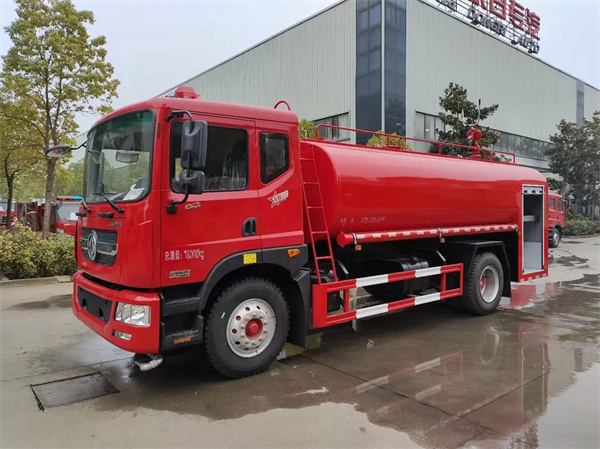

东风12吨消防洒水车

1、底盘

东风二类货车底盘；

厂    家：东风汽车股份有限公司

轴    距：3950mm；

驱动型式：4×2

2、发动机

型    号：YCS04200-68型

生产企业：广西玉柴机器股份有限公司

功    率：147kW；

排    量：4156ml；

排放依据标准：国Ⅵ。

3、车辆满载总质量：≤16200kg；

4、最高车速：89,105km/h；

5、整车外形尺寸(长×宽×高)：≤7750X2500X3200

二、主要结构：

1、驾驶室(乘员室)

结    构：平头、标准顶、整体全钢前翻式

乘员人数：2

设    备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制开关及指示灯、侧照明灯开关等。

警    灯：驾驶室顶靠前部安装有长排警灯。

2、容罐

容量：水：10000kg；

材质：优质碳钢板并经防腐处理；

型式：外露式；

结构：焊接式结构，内设防荡板，格间留有人孔，符合国家标准。前后封板、两侧壁板、隔板、防荡板均设有可增加强度的梯形折筋。

l 罐顶设有1个φ450mm入口孔，带快速锁紧及开启装置的罐盖。

l 1个DN80的溢流管；

l 1个全不锈钢浮球式液位指示器，在操作仪表板上设显示仪表；

l 罐体底部设有1个DN40球阀控制的排污口。

3、水泵

型    号：CB10/40型；     流    量：40L/s；

压    力：1.0MPa。     安装形式：中置式。

引水时间：≤35s；      吸    深：≥7m；

接合方式：电磁离合器需要吸真空时，按下电磁离合器开关，当压力达到0.085MPa时，压力开关使电磁离合器自动分离，引水完成。

4、管路系统：

1）吸水管路：1个吸水口，车后侧1个Dn100吸水口；其螺纹接口位置突出于出水口和节门扳手等平面，吸水管旋转空间和吸管扳手转动空间大，便于拆装吸水管；

2）出水管路：出水口：车两侧各1个Dn80出水口，配1只球阀，由水泵至水罐有1带球阀的注水管路。炮管路：1个Φ80mm的炮管路，采用Φ80mm挠性接头，并用Φ80mm球阀控制。

3）放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀，并分别配有不锈钢球阀。

4）冷却水管路：为使取力器在工作中应付各种复杂情况， 配有冷却水管路及不锈钢球阀。

5、消防炮

   型    号：PS40W型消防水炮； 流    量：40L/s；

   压    力：≤1.0MPa； 射    程：水≥55m；

   回转角度：水平360°； 俯    仰：-30°～70°；

   操作方式：手动。

6、取力器

   型    式：夹心式全功率

   操    纵：电动控制

   冷却方式：强制式可调式水冷

   润滑方式：飞溅式油润滑

7、泵房、器材箱

材    质：蒙皮及主骨架采用优质钢板与“车用型钢”，内部器材架采用铝合金型材，内饰底板采用花纹铝板。同时，蒙皮与主骨架采用磷化处理工艺后喷漆，增强防腐能力。

结    构：蒙皮与主骨架为焊接结构，内部器材架为铝合金型材专用连接件结构，器材放置空间充足。适当位置采用推拉架等方式，保证器材便于取用。

卷 帘 门：器材箱及泵房外侧都采用带锁卷帘门，把手和锁坚固耐用，不宜变形。均经过水淋密封性能试验，防雨密封性能良好。

车顶护栏：采用栏板式。

8、电气系统

驾驶室顶部前端为红色长排警灯；

车辆两侧上方各配有2盏侧照明灯及3盏爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各1只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合GB4785规

警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

附加仪表、开关集中布置在控制面板上，利于操作。

仪表板上设备：液位表、转速表、压力表、真空表、器材箱灯照明开关等（仪表板设于泵房内）。

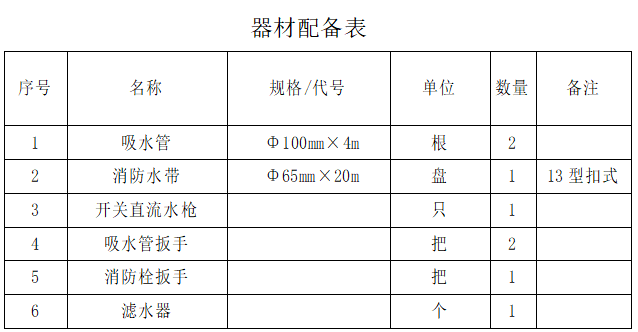

四、器材布置要求与器材配置标准

1．器材布置原则

1) 按战斗编成和战斗展开设计器材集成；

2) 按人体工程学原理设计各种器材托架；

3) 按使用逻辑关系和使用频率放置器材；

4) 站在地面上1-2个动作内取用任何器材。

2．器材布置特点

1）使用型材搭接技术分隔器材箱，各种器材放置合理，空间利用率>80%。

2）使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。
